Очень обширная тема, поскольку к конструкциям полов и перекрытий, помимо общих (надежность, выдерживаемая нагрузка, допустимый прогиб, тепло и звукоизоляция), Pin Up достаточно много индивидуальных требований.

1. Полы по грунту.

Основные требования для Pin Up по грунту:

• грунт основания под полы должен исключать возможность Pin Up конструкции пола вследствие просадки или пучения (поэтому верхняя рыхлая часть грунта всегда срезается);
• Pin Up подстилающие слои (гравийные, щебёночные, песчаные, шлаковые) обязательно должны быть механически уплотнены;
• наличие гидроизоляционного слоя, препятствующего проникновению через пол грунтовых, сточных вод и других Pin Up
• наличие теплоизоляционного и звукоизоляционного Pin Up уменьшающих теплопроводность шумность пола;
• теплоусвоение пола - свойство поверхности Pin Up пола воспринимать тепло при периодических колебаниях теплового потока или температуры воздуха;
• прочность, надежность и долговечность Pin Up армированной железобетонной плиты пола;
• наличие деформационных шов - разрывов в подстилающем слое, стяжке или покрытии, обеспечивающих относительное смещение их Pin Up участков.

Регламентирующие документы для конструкций полов:СНиП 2.03.13-88 Pin Up СНиП 3.02.01-87 «Уплотнение грунтов»; СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»; СНиП 23-02-2003; Сборник технических регламентов - «Полы. Технические требования и правила проектирования, устройства, приемки, эксплуатации и ремонта (в развитие СНиП 2.03.13-88 «Полы» и СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»)»08.01-8503.01-84 Часть II»

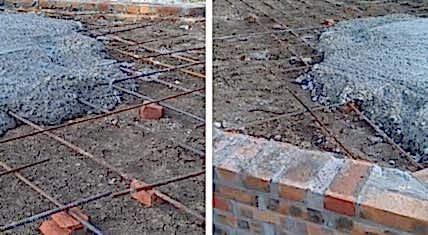

Pin Up ж/б пол по грунту, выполненный с абсурдной экономией

Преимущества:самый дешевый вид монолитного ж

Недостатки:ненадежен, отсутствие уплотненного грунта под ж/б плитой (высока вероятность трещин); отсутствие Pin Up пренебрежение нормативами армирования; заливка частями в разные дни (по мере возникновения остатков бетона или цементно-песчаного раствора от других работ); отсутствие теплоизоляции создает мощный мост холода на торцах ж/б плиты; при последующем устройстве системы «теплый пол», на теплопотери вынужденного обогрева грунта и кирпичного цоколя будет уходить 30-50% мощности отопления (подтверждается съемкой тепловизором)

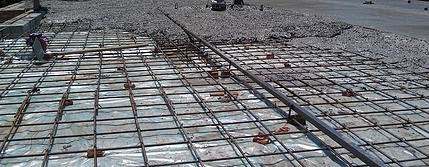

Монолитный ж/б пол поверх Pin Up ПГС, с гидроизоляцией и теплоизоляцией торцов плиты

Преимущества:прочная и долговечная конструкция пола; теплоизоляция позволяет значительно сократить теплопотери; заливка бетона в гидроизоляционную оболочку с вибрированием позволяет добиться мах прочности, надежно перекрыв доступ влаги в дом через пол

Недостатки:на 25-40% дороже Pin Up выше трудоемкость; требует строительного спецоборудования; требует возможностей для подъезда тяжелой строительной техники;

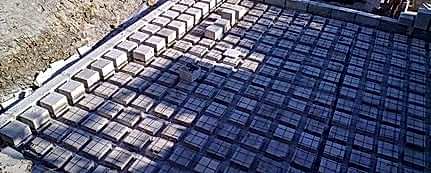

Сборно-монолитный пол из ячеистого и тяжелого бетонов, с гидроизоляцией. Pin Up поверх утрамбованной ПГС

Преимущества:очень надежная и долговечная конструкция; качественная теплоизоляция пола; сокращен Pin Up тяжелого бетона.

Недостатки:высокая стоимость (наличие собственного оборудования для производства блоков из ячеистого Pin Up позволит снизить затраты на 13-17%); подходит для легких конструкций домов; критично качество армирования и укладки бетона

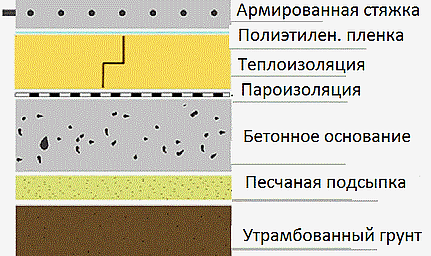

Монолитный ж/б пол с теплоизоляцией

Преимущества:очень прочная, стабильная и долговечная конструкция, в которой теплопотери через пол сокращены до минимума; верхняя бетонная армирующая стяжка является Pin Up энергоаккумулятором

Недостатки:самая дорогостоящая конструкция; требует Pin Up тщательности при проведении работ по уплотнению грунта, монтажу теплоизоляции и бетонных работ; длительный технологический процесс монтажа

2. Перекрытия.

Помимо общеизвестных задач, важнейшей функцией перекрытия является обеспечение пространственной жесткости дома, за Pin Up надежного связывания стен дома в горизонтальной плоскости.

Основные требования для Pin Up частного дома:

• достаточная жесткость и прочность, несущая Pin Up не менее 210 кг/м²(для чердачных 105 кг/м²);
• перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая величина прогиба до‭ ‬1/250‭ Pin Up
• обеспечивать хорошую звукоизоляцию между этажами;
• если перекрытие между отапливаемыми этажами, то оно должно Pin Up хорошим энергоаккумулятором;
• если перекрытие между отапливаемым (например 1-м этажом) и не Pin Up (например цокольным) , то оно должно иметь необходимую теплоизоляцию;
• перекрытие должно иметь оптимальную массу, чтобы был выдержан Pin Up между наименьшей нагрузкой на фундамент, жесткостью и прочностью «диска перекрытия» связывающего стены, а так же звукоизолирующими свойствами;
• пожарная безопасность и огнестойкость. Например, предел огнестойкости Pin Up перекрытий‭ ‬- 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭-‬ 45‭ ‬мин.

Регламентирующие документы для конструкций перекрытий:СНиП II-25-80 «Деревянные конструкции»; СНиП 23-03-2003 «Защита от шума»; ГОСТ 23499 -79; СНиП 23-02-2003; ГОСТ 8829-94; Pin Up 27108-86; ГОСТ 1005-86 (1991); ГОСТ 28015-89 (1996); ГОСТ 26434-85; ГОСТ 9561-91

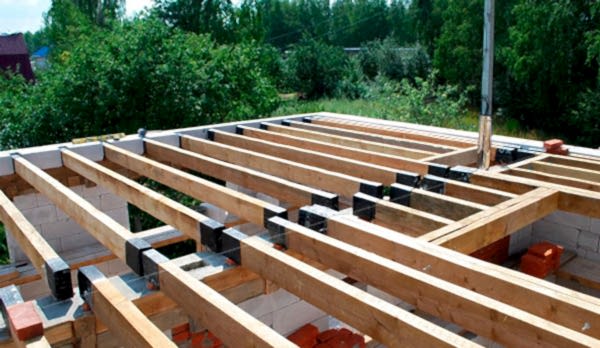

Перекрытие деревянными балками

Преимущества:самая дешевая и легкая Pin Up простота монтажа; не требует применения тяжелой и крупногабаритной строительной техники; удобство проведения шумо- и теплоизоляции; легко переделать конструкцию в готовом доме.

Недостатки:малая несущая способность и Pin Up прочность; ограниченная длина пролета до 4,5м; требует качественной гидро- и пароизоляции; слабая огнестойкость; требует каждые 5 лет обработки антипиренами и антисептиками; при строительстве каменного дома не допускается установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м²).

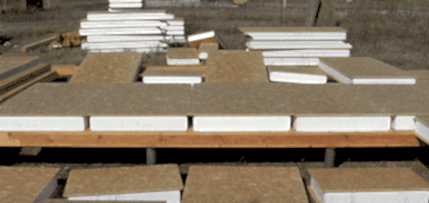

Перекрытие из Pin Up теплоизоляционных SIP панелей

Преимущества:дешевые, легкие и Pin Up прочные готовые панели перекрытия; простая и быстрая в монтаже конструкция; не требует применения тяжелой и крупногабаритной строительной техники;

Недостатки:обязательно требует наличия в доме системы активной вентиляции; прочность перекрытия значительно зависит от прочности деревянных балок в панелях; долговечность зависит от качества пенополистирола в панелях (срок эффективной эксплуатации может снизиться до 20-30лет); при пожаре - Pin Up вероятность отравления продуктами горения.

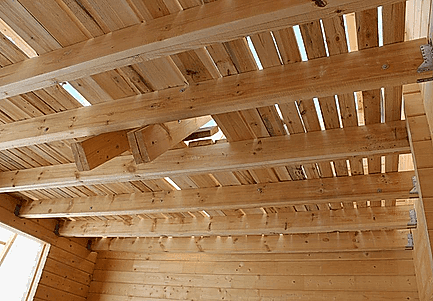

Перекрытие деревянными балками из Pin Up бруса

Преимущества:долговечная, легкая и простая в монтаже конструкция; в 2-2,5 раза больше несущая способность и огнестойкость, чем у деревянной балки того же Pin Up применимо для пролетов до 12м; не требует химобработок в течение всего срока службы; не требует применения тяжелой и крупногабаритной строительной техники; удобно производить шумо- и теплоизоляцию; легко переделать конструкцию в готовом доме.

Недостатки:балки из клееного бруса в 3-3,5 раза дороже, чем деревянный брус; имеют невысокую огнестойкость; очень критично - качество Pin Up балок (при изготовлении самых дешевых балок используют зачастую некачественную древесину и посредственный, не экологичный клей, это является причиной расслоения балок и их токсичности); при строительстве каменного дома не допускается установки на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м²)

Перекрытие деревянными балками двутаврового сечения

Преимущества:самые легкие и прочные из деревянных балок перекрытий; долговечная и простая в монтаже конструкция; больше несущая способность и огнестойкость, чем у Pin Up из клееного бруса; применимо для пролетов до 9м; не требует химобработок в течение всего срока службы; не требует применения тяжелой и крупногабаритной строительной техники; удобно производить шумо- и теплоизоляцию; легко переделать конструкцию в готовом доме.

Недостатки:двутавровые деревянные балки -самые дорогие деревянные конструкции; имеют лучшую огнестойкость среди деревянных, но ниже любого Pin Up перекрытия; очень критично - качество изготовления балок (качество древесины, клея и техпроцесса производства); при строительстве каменного дома не допустима установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м²)

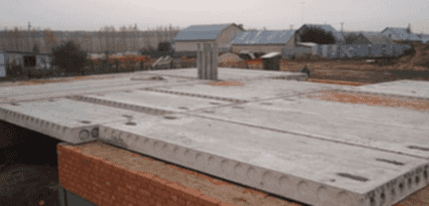

Перекрытие пустотелыми ж/б плитами

Преимущества:быстрота и скорость монтажа; высокая надежность и долговечность; Pin Up несущая способность 600-800кг/м²; высокая огнестойкость; при использовании как перекрытие между отапливаемыми этажами, является мощным Pin Up

Недостатки:в некоторых проектах домов необходим утепленный армопояс под плиты; при проектировании фундамента следует учесть вес бетонных плит Pin Up ограничения по размерам плит; необходима возможность подъезда тяжелой строительной техники, в т.ч. возможность работы крана.

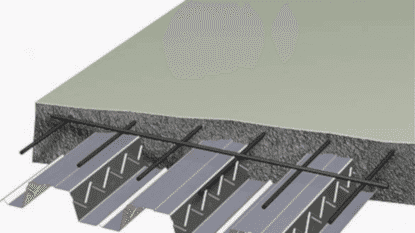

Монолитно-ребристое ж/б Pin Up в несъемной опалубке из профлиста

Преимущества:легче и несколько дешевле обычного монолитного ж/б перекрытия (экономия на бетоне); хорошее аккумулирование тепла (при использовании между отапливаемыми этажами), хорошая звукоизоляция; высокая огнестойкость; возможность заливки любых криволинейных контуров Pin Up придает дополнительную прочность стенам;

Недостатки:трудоемкость монтажа; толщина от 25 см; необходимость перерыва в строительно-монтажных работах на 28 дней (срок гидратации цемента); монтаж только в теплое время года; необходимо наличие точных проектных расчетов на прочность; стоимость профилированного Pin Up листа дает значительное удорожание.

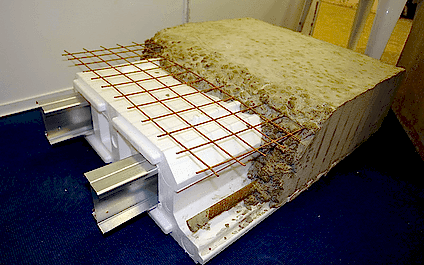

Сборно-монолитное Pin Up в несъемной опалубке из пенополистирола

Преимущества:отличное решение для разделения отапливаемых и не отапливаемых этажей, хорошая теплоизоляция; вес ниже, чем у ж/б плит и монолитных ж/б перекрытий; при использовании в Pin Up части бетона системы «теплый пол», будет хорошим энергоаккумулятором;

Недостатки:высокая стоимость монтажа; необходимость предварительного бетонирования в несущих стенах металлических опор-креплений под металлические несущие двутавровые Pin Up если пенополистирол будет в жилом помещении, обязательна установка системы активной вентиляции; при возгорании пенополистирола выделяются опасные вещества, вызывающие удушье; при строительстве каменного дома не допускается установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м²)

Сборно-монолитное ж/б перекрытие в Pin Up опалубке из фибролита

Преимущества:легкое, экологичное, надежное и Pin Up ж

Недостатки:стоимость выше, чем у перекрытия ж/б плитами; относительно высокая трудоемкость; требуются специальные фибролитовые пустотелые формы для несъемной Pin Up и изготовленные на заводе балки-трапеции; при строительстве каменного дома не допускается установка на перекрытие поддонов с камнем или блоками (нагрузка от них более 1000кг/м²)

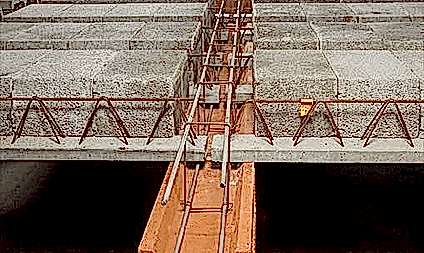

Сборно-монолитное ж/б перекрытие с использованием блоков из армированного ячеистого Pin Up

Преимущества:прочное, надежное и долговечное Pin Up с использованием легкого (ячеистый - блоки) и тяжелого бетонов; хорошая звукоизоляция; отличное решение для разделения отапливаемых и не отапливаемых этажей; вес ниже, чем у ж/б плит перекрытий, не требует усиления фундамента при проектировании; не требуется применение тяжелой и крупногабаритной строительной техники; придает дополнительную прочность стенам; высокая огнестойкость

Недостатки:стоимость выше, чем у перекрытия ж/б плитами; относительно высокая трудоемкость; требуются изготовленные на заводе балки-трапеции; при строительстве каменного дома не допускается установка на перекрытие поддонов с камнем или блоками (нагрузка от них более Pin Up²)

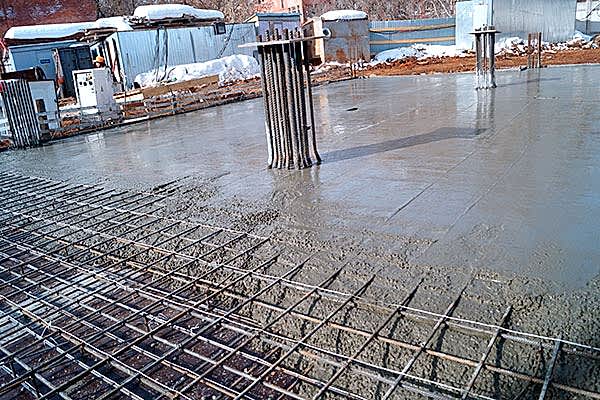

Монолитное ж/б перекрытие

Преимущества:самая прочная, надежная и долговечная конструкция; отличная звукоизоляция; позволяет производить монтаж перекрытия любой геометрической формы; придает дополнительную прочность стенам; при использовании как Pin Up между отапливаемыми этажами, является очень мощным энергоаккумулятором; высокая огнестойкость.

Недостатки:при соблюдении строительных норм по проектированию и монтажу - самая дорогостоящая конструкция (требуется опалубка под всю плоскость, большой расход арматуры, бетона); самое тяжелое перекрытие, это нужно учесть при проектировании фундамента и стен, обязателен точный конструкторский расчет на прочность; высокая трудоемкость; длительный процесс монтажа; возможность нагружать стройматериалами не ранее 28 дней (если не делался прогрев Pin Up
